ノッチタンク
| 機械名 ﾒｰｶｰ |
3㎥ ﾉｯﾁﾀﾝｸ 東和機械製作所 |
| 機械名 ﾒｰｶｰ |
1㎥ ﾉｯﾁﾀﾝｸ 池口工業 |
| 寸法 質量 |
1300×900×900㎜ 250kg 入口2吋 出口3吋 |
油圧用ﾊﾝﾄﾞﾌﾞﾚｰｶｰ BH-20R
| 機械名 | 油圧用ﾊﾝﾄﾞﾌﾞﾚｰｶｰ BH-20R |
| 型式 | BH-20R |
| メーカー | 丸善工業 |
| サイズ | 690×420 |
| 質量 所要油量 |
22kg 20.5/min |
| ｼｬﾝｸ 打撃数 |
Φ30×87 1050 |
電動ﾋﾟｯｸ
| 機械名 | ﾊﾝﾏﾄﾞﾘﾙ |
| 型式 ﾒｰｶｰ |
PR-38E 日立工機 |
| 使用電源 穴あけ能力 消費電力 全負荷電流 |
単相交流50/60Hz 電圧100Vまたは200V(共用ではありません) ﾄﾞﾘﾙﾋﾞｯﾄ 38㎜ ｺｱﾋﾞｯﾄ 105㎜ 1050W 11A(100V品) 5.5A(200V品) |
| 無負荷回転数 全負荷打撃数 ﾓｰﾀｰ 質量 震動3軸合成値 |
400min-¹[回/分] 3000min-¹[回/分] 単相直巻整流子ﾓｰﾀｰ 7.5kg(ｺｰﾄﾞ、ｻｲﾄﾞﾊﾝﾄﾞﾙ除) 回転＋打撃 14.5m/s |
電動ﾋﾟｯｸ
| 機械名 | 電動ﾋﾟｯｸ |
| 型式 ﾒｰｶｰ |
HR3811 ﾏｷﾀ |
| 穴あけ能力 回転数 打撃数 電源 電流 消費電力 振動3軸合成値 |
ｺﾝｸﾘｰﾄ 38㎜ ｺｱﾋﾞｯﾄ 118㎜ 270min-¹ 3300min-¹ 単相100V 12V 1130W ﾊﾝﾏﾄﾞﾘﾙ 17.5m/s² ﾊﾝﾏ 16.5m/s² |
| 寸法(長×幅×高) 質量 ｺｰﾄﾞ 機能 |
435×108×243㎜ 7.7kg 5m ｼｬﾝｸ 六角ｼｬﾝｸ17mm 作業切替 ﾊﾂﾘ可能 ﾄﾙｸﾘﾐｯﾀ 〇 |
電動ﾋﾟｯｸ
| 機械名 | ﾛｰﾀﾘﾊﾝﾏｰﾄﾞﾘﾙ |
| 型式 ﾒｰｶｰ |
DH24PF3 日立工機 |
| 能力 | ｺﾝｸﾘｰﾄ 3.4～24㎜ 鉄工 13㎜ 木工 32㎜ ｺｱﾋﾞｯﾄ 25～50㎜ ﾀﾞｲﾔﾓﾝﾄﾞｺｱ(ｽｰﾊﾟｰﾀﾞｲﾔｺｱ)120㎜ ﾊｲﾊﾟｰﾀﾞｲﾔｺｱ(ｽｰﾊﾟｰｳｯﾄﾞｺｱ)160㎜ |
| 電源 電流 消費電力 回転数 全負荷打撃数 質量 ｺｰﾄﾞ |
単相100V 8.4A 800W 0～1150min-¹ 0～4600min-¹ 2.4kg 2心・5m |
電動ﾋﾟｯｸ
| 機械名 | ﾛｰﾀﾘｰﾊﾝﾏｰﾄﾞﾘﾙ |
| 型式 ﾒｰｶｰ |
GBH2SE BOSCH(ﾎﾞｯｼｭ) |
| 電源 定格周波数 消費電力(入力) 回転数(無負荷時) 打撃数(無負荷時) 穴あけ能力(最大径) |
AC100V 50Hz/60Hz 680W 0～870min-¹(回転/分) 0～4850min-¹(回転/分) ｺﾝｸﾘｰﾄ(SDSﾌﾟﾗｽﾋﾞｯﾄ)最大24㎜Φ ｺﾝｸﾘｰﾄ(ﾀﾞｲﾔﾓﾝﾄﾞｺｱ)最大80㎜Φ 鉄鋼:最大13㎜Φ 木工:最大32㎜Φ |
| 質量 全長 |
2.4kg 360㎜ |
ｲﾝﾊﾟｸﾄﾚﾝﾁ
| 機械名 | ｲﾝﾊﾟｸﾄﾚﾝﾁ |
| 型式 ﾒｰｶｰ |
WH22 日立 |
| 使用電源 能力 取付ﾄﾙｸ ﾓｰﾀｰ 全負荷電流 消費電力 |
単相交流 50/60Hz 共用 電圧100Vまたは200V(共用ではありません) 普通ﾎﾞﾙﾄ(M14～M24) 高力ﾎﾞﾙﾄ(M16～M22) 最大610N⁻m[62.2kgf・㎥] 単相直巻整流子ﾓｰﾀｰ 12A(100V品) 6A(200V品) 1140W |
| 負荷回転数 打撃数 ｺｰﾄﾞ 質量 振動3軸合成値 |
1800min-¹[回/分] 2000min-¹[回/分] 2心ｷｬﾌﾟﾀｲﾔｺｰﾄﾞ2.5m 4.8kg(ｺｰﾄﾞ除く) 23.9m/s² |
敷設用ｸﾗﾝﾌﾟ（U字溝、蓋、0.2t吊）
| 機械名 | ﾌﾞﾛｯｸﾊﾞｲｽ（ﾏｲﾃｨ200） |
| ﾒｰｶｰ | ｻﾝｷｮｳﾄﾚｰﾃﾞｨﾝｸﾞ |
| 定格容量 つかみ巾 自重 |
200kg 450～600㎜(2段切替） 7kg |
U字溝蓋吊り 0.25t～0.3t吊り
| 機械名 | U字溝蓋吊り 0.25t～0.3t吊り |
| 型式 | ﾏｲﾃｨｵｰﾄ300 |
| 定格容量 つかみ巾 自重 |
300kg 800・900・1000㎜(3段切替) 19kg |

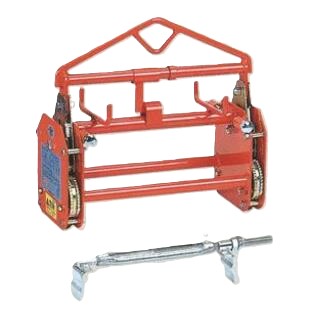

U字溝吊り (内吊り) 0.5t吊り
| 機械名 | 内吊りBOX-S |
| 型式 ﾒｰｶｰ |
BOX-S 三共ﾄﾚｰﾃﾞｨﾝｸﾞ |
| 適応サイズ 定格容量 適応U字溝長さ 自重 |
呼径：JIS240/250/300㎜ 深さ：MAX400㎜ 500kg 2000㎜以内 20kg(ｾｰﾌﾃｨｰﾎﾙﾀﾞｰ1本分) |
U字溝吊り（外吊り） 2台1ｾｯﾄ 1t
| 機械名 | U字溝吊り（外吊り）2台1ｾｯﾄ 1t |
| 型式 ﾒｰｶｰ |
ﾏｼﾝﾊﾞｲｽNW-1000 ｻﾝｷｮｳﾄﾚｰﾃﾞｨﾝｸﾞ |
| 定格容量 つかみ巾 自重 |
1000kg/2台使用時 40～150㎜ 11kg |

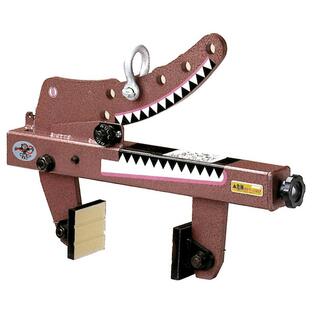

ﾌﾞﾛｯｸﾊﾞｲｽﾜﾆ
| 機械名 | ﾌﾞﾛｯｸﾊﾞｲｽﾜﾆ/縁石吊り 2台1ｾｯﾄ1t ｺﾝｸﾘｰﾄ製品用吊ｸﾗﾝﾌﾟ |
| 型式 ﾒｰｶｰ 定格容量 つかみ幅 自重 |
ﾏﾙﾁﾊﾞｲｽﾜﾆ1000 三共ﾄﾚｰﾃﾞｨﾝｸﾞ 1000kg(2台使用時) ０～240(調節式) 8kg/1台 |
H鋼ｸﾗﾝﾌﾟ （1台0.5t吊-2台1t吊）
| 機械名 | 横吊りｸﾗﾝﾌﾟ |
| 型式 ﾒｰｶｰ |
ABA0.5 日本ｸﾗﾝﾌﾟ |
| 基本仕様荷重 使用有効寸法 質量 仕様 |
0.5t 最小 3㎜ 最大 23㎜ 3kg 安全ﾛｯｸ2点吊り |
ﾍﾞﾋﾞｰﾎｲｽﾄ（ｳｲﾝﾁ）
| 機械名 | ﾍﾞﾋﾞｰﾎｲｽﾄ（ｳｲﾝﾁ） |
| 型式 ﾒｰｶｰ |
BH-420 ﾄｰﾖｰｺｰｹﾝ |
| 揚程 定格荷重 巻上速度 ﾓｰﾀ出力 ｳｲﾝﾁ定格 ﾜｲﾔｰﾛｰﾌﾟ つり金具 操作ｺｰﾄﾞ |
20m 160kg 10m/min 400W 15分 Φ5×21m ｽｲﾍﾞﾙﾌｯｸ 平ｺﾈｸﾀ10m |
| 自重量 | 17kg |
ﾍﾞﾋﾞｰﾎｲｽﾄ（ｳｲﾝﾁ）
| 機械名 | ﾍﾞﾋﾞｰﾎｲｽﾄ（ｳｲﾝﾁ） |
| 型式 ﾒｰｶｰ |
BH-930 ﾄｰﾖｰｺｰｹﾝ |
| 揚程 ﾜｲﾔﾛｰﾌﾟ 定格荷重 巻上速度 ﾓｰﾀ出力 定格電流 電源 操作ｺｰﾄﾞ |
30m Φ5×31m(4.2kg) 200kg 20m/min 800W AC 13A AC100V(全波整流) 10m(1.4kg) |
| 自重量 | 20kg(+5.6kg) |
3tﾚﾊﾞｰﾌﾞﾛｯｸ
| 機械名 | 3tﾚﾊﾞｰﾌﾞﾛｯｸ |
| 型式 ﾒｰｶｰ |
L4 ｷﾄｰ |
| 寸法 | a（１５３）e（５２.０） b（１２３）f（２６５） c（２８０）g（２３.５） d（１０１）S（３５.５） |
3tﾚﾊﾞｰﾌﾞﾛｯｸ
| 機械名 | 3tﾚﾊﾞｰﾌﾞﾛｯｸ |
| 型式 ﾒｰｶｰ |
LB032 ｷﾄｰ |
| 定格荷重 標準揚程 手にかかる力 ﾛｯﾄﾞﾁｪｰﾝ線径(㎜)×掛数 質量 |
3.2t 1.5m 363N [37kg] 10×1 15kg |
| 寸法 | a(190）b(159）c(395）d(415） e(112）g(39）S(50）t(24.5） |
