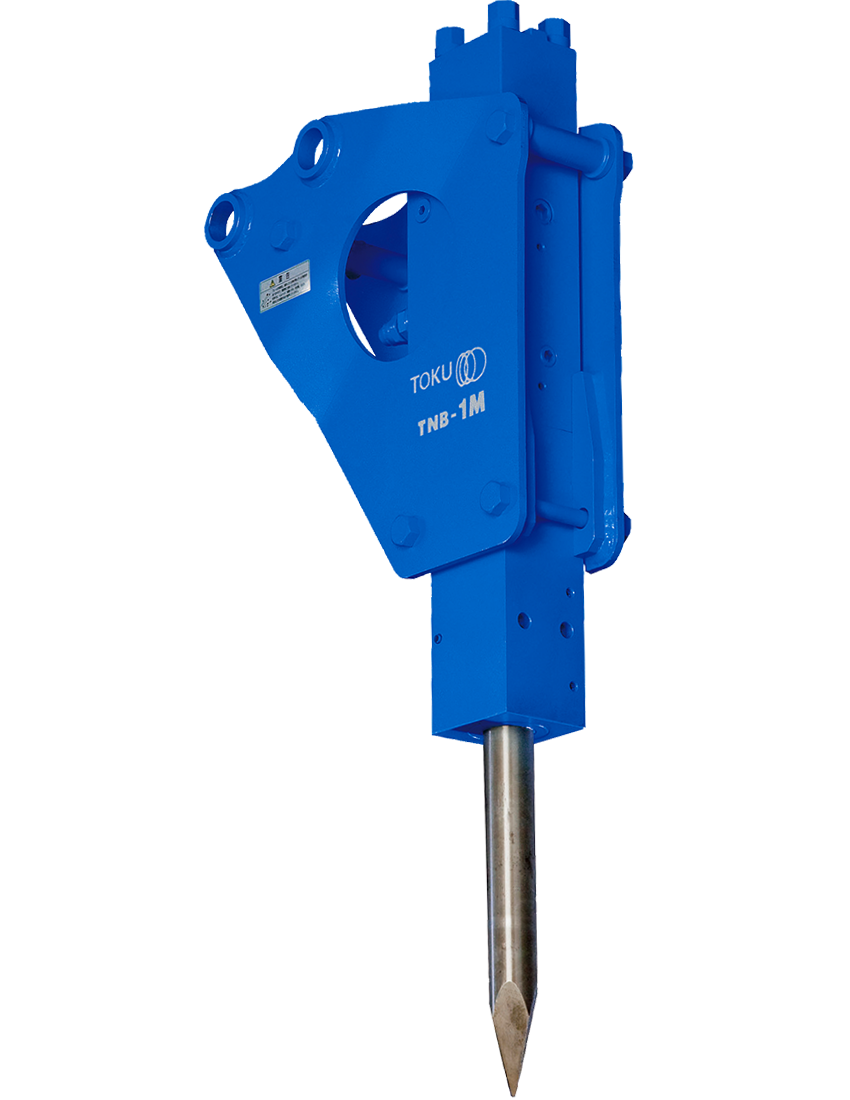

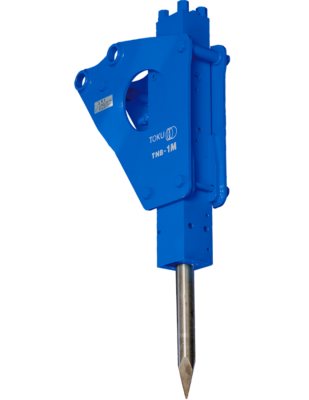

小型油圧ブレーカー TNB-1M
| 機械名 | ﾌﾞﾚｰｶｰ |
| 型式 メーカー |
TNB-1M 東空 |
| 適合機 打撃数 作動圧力 ﾗｲﾝﾘﾘｰﾌ圧力 チゼル直径 ホース径 質量 作動油量 |
1～2t 700～1200bpm 7～14MPa 19MPa Φ45㎜ 1/2ｲﾝﾁ 85㎏ 20～30Ｌ/min |
小型油圧ブレーカー TNB-3M
| 機械名 | ﾌﾞﾚｰｶｰ |
| 型式 メーカー |
TNB-3M 東空 |
| 適合機 打撃数 作動圧力 ﾗｲﾝﾘﾘｰﾌ圧力 チゼル直径 ホース径 質量 作動油量 |
2.4～4.0t 550～1000bpm 10～15MPa 20MPa Φ58㎜ 1/2ｲﾝﾁ 175㎏ 25～45Ｌ/min |
小型油圧ブレーカー TNB-6E
| 機械名 | ﾌﾞﾚｰｶｰ |
| 型式 メーカー |
TNB-6E 東空 |
| 適合機 打撃数 作動圧力 ﾗｲﾝﾘﾘｰﾌ圧力 チゼル径 ホース径 質量 作動油量 |
6～11t 550～1000bpm 10～16MPa 21MPa Φ95㎜ 3/4ｲﾝﾁ 430㎏ 45-80Ｌ/min |
油圧ブレーカー F3
| 機械名 | ﾌﾞﾚｰｶｰ Vio30 |
| 型式 メーカー |
F3 古河ﾛｯｸﾄﾞﾘﾙ |
| 全長 打撃数 使用油圧 チゼル径 質量 適合機 |
約1350㎜ 850～1200bpm 10～14bpm Φ60㎜ 150kg 2.5～3.5t |
油圧ブレーカー HB8G
| 機械名 | 0.25用ﾌﾞﾚｰｶｰ |
| 型式 | HB8G |
| メーカー | 古河ﾛｯｸﾄﾞﾘﾙ |
| アーム幅 チゼル径 重量 全長 |
200㎜ Φ50mm 430kg 1480㎜ |

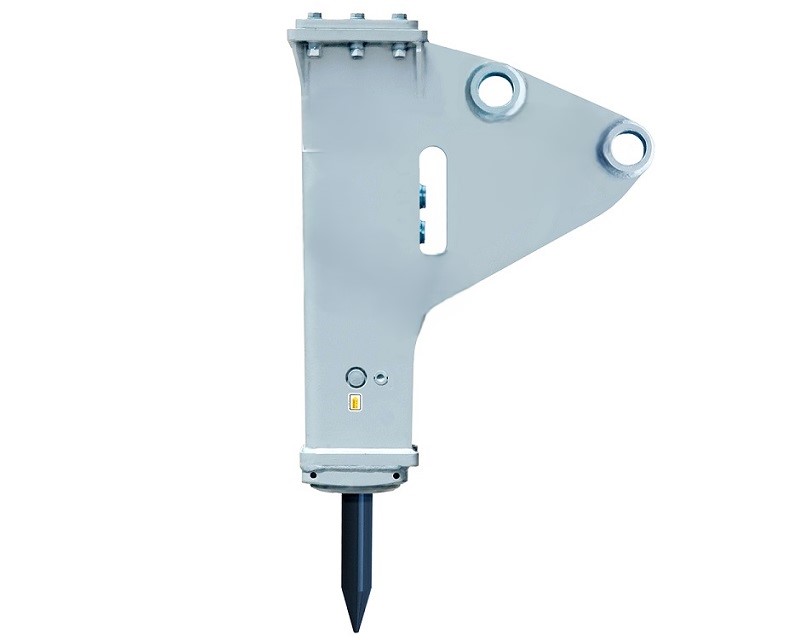

超低騒音油圧ブレーカー FX35SS
| 機械名 | ﾌﾞﾚｰｶｰ VIO30,U30用 |
| 型式 メーカー |
FX35SS 古河ﾛｯｸﾄﾞﾘﾙ |
| 全長 質量 打撃数 所要油糧 作動油圧 チゼル径 |
1123㎜ 168kg 600～1300min-¹ 24～42L/min 12～16MPa Φ52㎜ |
超低騒音油圧ブレーカー FX45SS
| 機械名 | 0.2用ﾌﾞﾚｰｶｰ |
| 型式 メーカー |
FX45SS 古河ﾛｯｸﾄﾞﾘﾙ |
| 全長 質量 打撃数 所要油量 作動油圧 チゼル径 適合機 |
1171㎜ 170kg 600～1100min-¹ 30～56L/min 12～16MPa Φ60㎜ 3.0～4.5t |

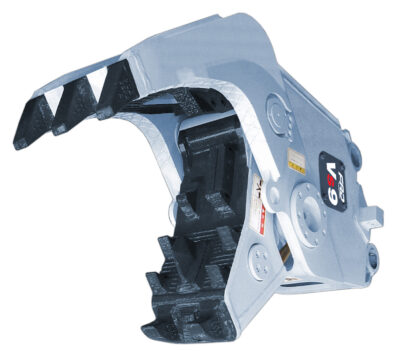

小割用油圧圧砕機 VS9
| 機械名 型式 メーカー ハイスピードバルブ搭載 |
0.25用小割機 VS9 古河ﾛｯｸﾄﾞﾘﾙ 標準装備 |
| 質量 全長 フレーム幅 最大開口幅 先端歯圧砕力(kN） 中央歯圧砕力(kN） カッター中央切断力(kN） |
655㎏ 1415㎜ 367㎜ 618㎜ 360 540 910 |
| カッター長 常用圧力(MPa） 供給油糧(ℓ/min） 適合油圧ショベル（㎥） |
140㎜ 22～25 50～80 0.28～0.4 |

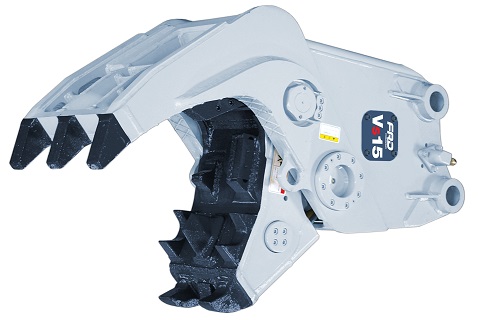

小割用油圧圧砕機 VS15
| 機械名 型式 メーカー ﾊｲｽﾋﾟｰﾄﾞﾊﾞﾙﾌﾞ |
0.4用 小割機 VS15 古河ﾛｯｸﾄﾞﾘﾙ 標準装備 |
| 質量 全長 フレーム幅 最大開口幅 |
1150㎏ 1680㎜ 428㎜ 740㎜ |
| 先端歯圧砕力(kN) 中央歯圧砕力(kN) カッター長 常用圧力(MPa) 推奨油圧ショベル質量 |
570 790 160㎜ 23～32 *10～16ton ＊推奨油圧ｼｮﾍﾞﾙ質量は、搭載可能な油圧ｼｮﾍﾞﾙの目安を質量で表しています。 |

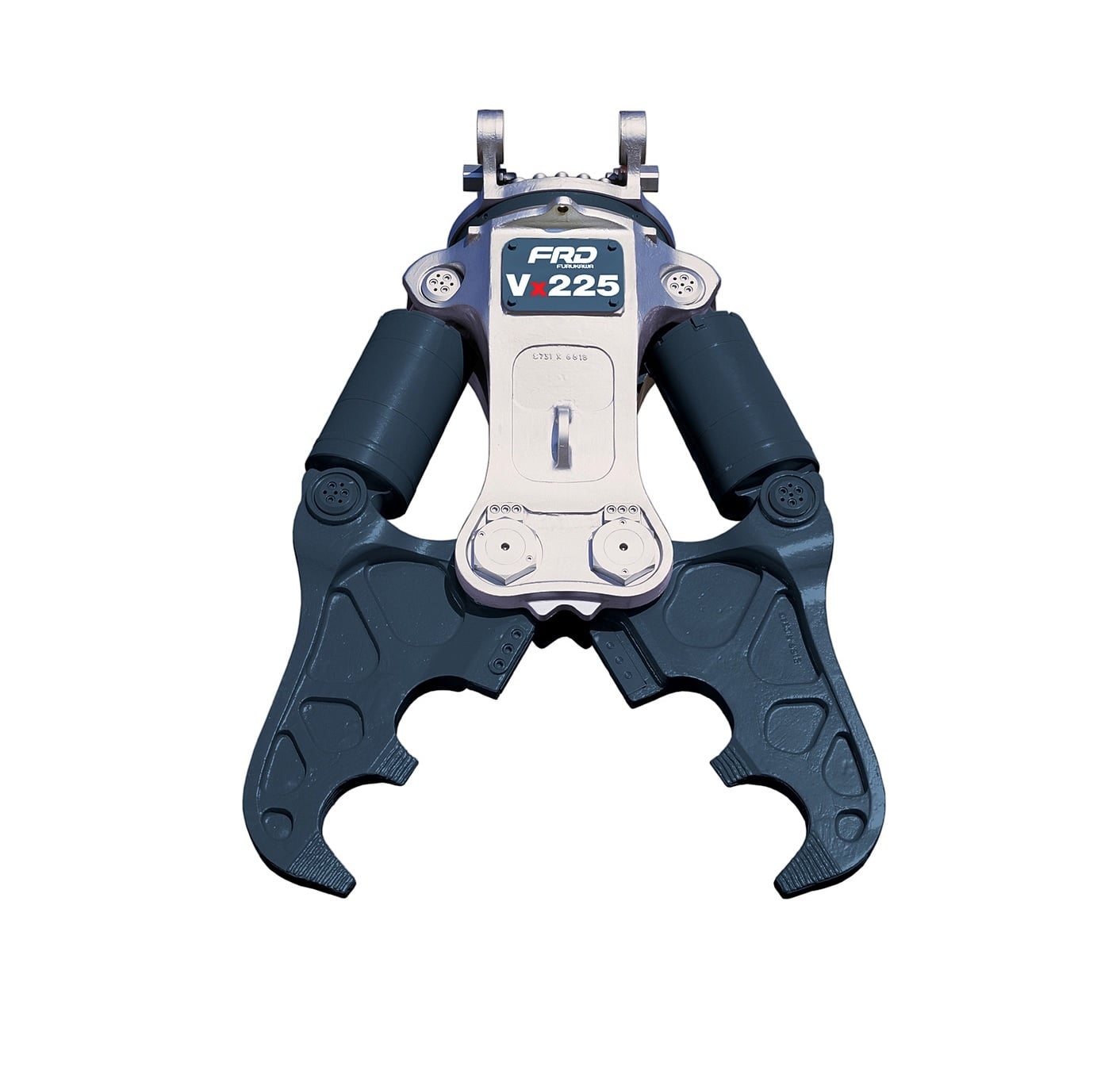

大割用油圧圧砕機 VX225
| 機械名 型式 メーカー ﾊｲｽﾋﾟｰﾄﾞﾊﾞﾙﾌﾞ |
0.7用大割機 VX225 古河ﾛｯｸﾄﾞﾘﾙ 標準装備 |
| 質量 先端歯圧砕力(kN) 中央歯圧砕力(kN) ｶｯﾀ中央切断力(kN) 最大使用圧力(MPa) ﾎｰｽ接続口径 推奨油圧ｼｮﾍﾞﾙ質量 |
2255㎏ 1050 1663 3402 32 25㎜ 18～25ton |
| 全長 全幅 最大開口幅 カッタ長 ﾌﾞﾗｹｯﾄ内幅 ﾌﾞﾗｹｯﾄ外幅 ﾋﾟﾝ間距離 ﾎﾞｽ部内径 |
2464㎜ 1692㎜ 1100㎜ 200㎜ 350㎜ 500㎜ 531㎜ 95㎜ |

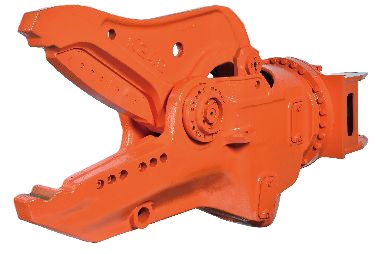

鉄骨切断機
| 機械名 型式 メーカー |
0.7用鉄骨ｶｯﾀｰ K-23XA ﾆｭｰﾏﾁｯｸ工業 |
| リリーフ設定圧力（MPa） | 28 |
| 油糧（L/min） |
100-200 |
| 切断力（ton） | 138 |
| 総質量（kg） | 2330 |
| 取付ショベル（ton） | 17-27 |
| 最大開口幅（mm） | 800 |

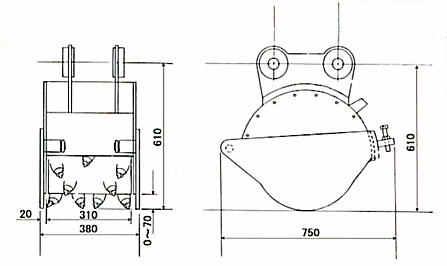

ｱｽﾌｧﾙﾄ切削機 UFO
| 機械名 | アスファルト切削機UFO |
| 型式 | S-03-3 |
| メーカー | (有）西和建機 |
| 適合機 回転数 切削幅 切削深さ 質量 |
４～５t 40～60rpm 310㎜ 0～70㎜ 260㎏ |
草刈剪定機
| 機械名 | 0.2用草刈剪定機 |
| 型式 | D600-1 |
| メーカー | ㈱石禮工業 |
| 全長×全幅×全高 | 890㎜×638㎜×555㎜ |
| 重量 | 185㎏ |
| 適合機 | 0.1～0.25㎥ |
油圧草刈機
| 機械名 型式 メーカー |
0.15用草刈機 GC-600 丸善工業 |
| 外形寸法 本体質量 油圧モータ 流量範囲（ℓ/min） リリーフ弁圧力（MPa） 標準草刈刃寸法（mm） 草刈刃回転数（rpm） 草刈刃トルク（Ｎ・㎥） 草刈刃周速度（m/Ｓ） 接続金口 安全カバー回転角度 油圧配管 |
762×536×702 97㎏(ﾎｰｽﾌﾞﾗｹｯﾄ除く) ギヤモータ 22～60 17.2 最大2.0 Φ610×2.3 3600 最大12.7 120 G1/2 ±45度 |
| 適合機（バケット容量)(㎥) 適合機(質量)(t) 作業能力(㎡/h)*2 *1：流動範囲内で使用してください。 *2：作業能力はベースマシン、草の状況により異なります。 |
0.07～0.25*1 2.5～7 500～600 |

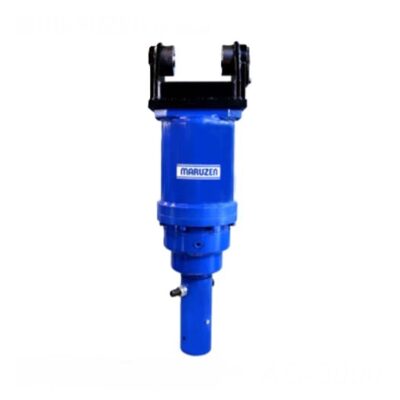

搭載型油圧オーガ
| 機械名 型式 メーカー 適合機（質量） |
0.15用ｱｰｽｵｰｶﾞ AG-3000 丸善工業 2.5～7t |
| 外形寸法 本体質量 最大トルク（Ｎ・m） 瞬間最高圧力(MPa） 最大許容圧力(MPa） 使用圧力範囲（MPa） 最大許容油量(ℓ/min） 許容背圧（MPa） 使用流量範囲（ℓ/min） オーガ回転数(油圧源の油流量）(rpm） オーガ径(有効長1000L） エクステンション径(有効長1000L） |
246㎜×284㎜×957 93㎏ 3000（圧力23.5ＭＰa時） 30（毎分最大6秒間許容できる圧力） 23.5 7.8～23.5 75 3.3 27~75 27ℓ/min時：36 75ℓ/min時：100 Φ150～Φ600 Φ150～Φ450 |
| 掘削性能（m） | Φ150～Φ250：8～10 Φ300～Φ350：5～8 Φ400～Φ450：2～5 Φ500～Φ600：1 |

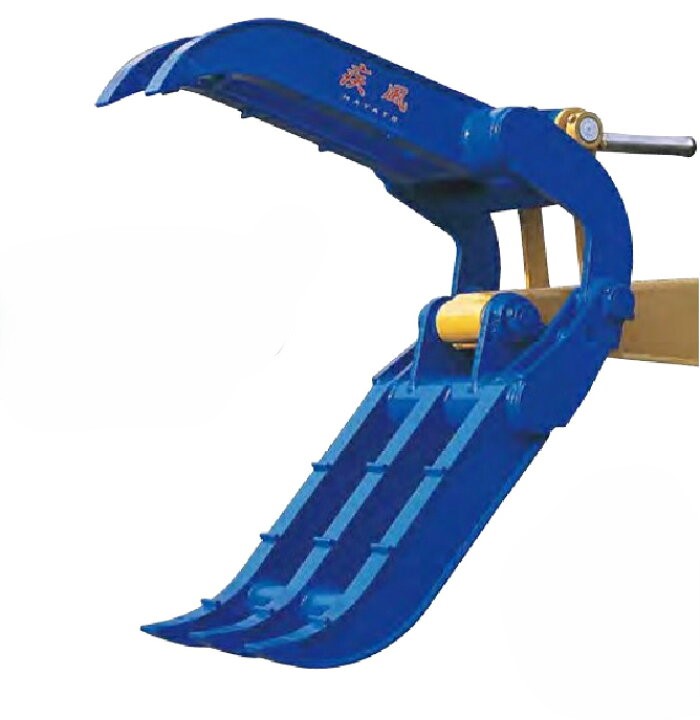

スーパーフォーク疾風 HT-30
| 機械名 型式 メーカー |
0.15用Zﾌｫｰｸ HT-30 松本製作所 |
| 取付ｼｮﾍﾞﾙ重量 開口幅 下爪幅 下爪長 全長 重量 爪構造 |
2.5～3.5t 1195㎜ 335㎜ 675㎜ 830㎜ 110㎏ 板/25 |
スーパーフォーク疾風 HT-60
| 機械名 型式 メーカー |
0.2用Zﾌｫｰｸ HT-60 松本製作所 |
| 取付ｼｮﾍﾞﾙ重量 開口幅 下爪幅 下爪長 全長 重量 爪構造/爪幅 |
5.5～9.0t 1700㎜ 490㎜ 940㎜ 1160㎜ 200㎏ 箱/60 |
スーパーフォーク疾風 HT-120
| 機械名 型式 メーカー |
0.4用Zﾌｫｰｸ HT-120 松本製作所 |
| 取付ｼｮﾍﾞﾙ重量 開口幅 下爪幅 下爪長 全長 重量 爪構造/爪幅 |
9.0～16.0t 2025㎜ 629㎜ 1190㎜ 1500㎜ 360kgf 箱/85 |
その他
| スケルトンバケット | |
| 法面バケット | |
| 巾狭バケット | |
| ｱｰｽｵｰｶﾞ用ｴｸｽﾃﾝｼｮﾝ 1M |
